光弹性实验利用具有暂时双折射现象的透明材料制作模型，通过获得平面偏振光场和圆偏振光场的等倾线和等差线条纹，定量测量模型内部的应力分布。GTF-300I智能光弹仪采用最新偏振相机技术和改进光路布置。该仪器利用现代图像处理技术，只需要简单的操作，就可实现等倾线、等差线条纹参数的全场自动测定，和全场应力分量计算，用伪彩色技术定量显示全场应力分布，是力学实验教学和科学研究的得力助手，可应用于玻璃等透明材料内部剪应力实时测量。
主要功能与技术指标：
1.通光孔径：直径100mm，可根据用户生产不同孔径的光弹仪；
2.载荷：0～1kN(精度：1%)，数字显示；
3.光源：两种光源：黄光λ＝589.3nm和白光；
4.尺寸：1000mm×300mm×430mm；
5.相机: 500万像素；
6.等倾线、等差线相移分析；
7.主应力迹线自动绘制；
8.受力模型内部应力解算；
9.全场应力定量计算；
10.应力分量伪彩色显示。
独特优势
· 高度自动化、智能化
分别在平面偏振光场下单次旋转起偏镜，在圆偏振光场下单次旋转1/4波片，各采集两幅图片。
· 全场主应力迹线绘制
帮助理解全场的主应力方向。
· 全场应力分布伪彩色显示
通过规划计算路径，自动完成全场应力定量计算。
· 操作简单，即插即用
只需要一次转动单个镜片，即可完成定量测量，可以方便地在现有的光弹仪上进行安装，即插即用。

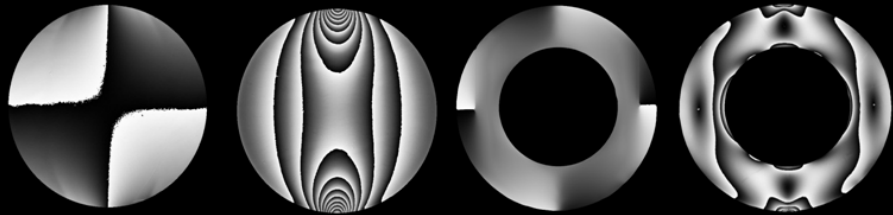

应用实例1：对径受压圆盘、圆环的等倾线、等差线相移图像

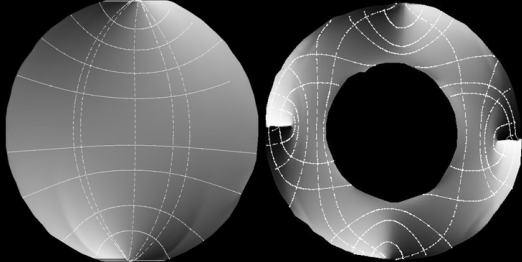

应用实例2：对径受压圆盘、圆环的主应力迹线自动绘制

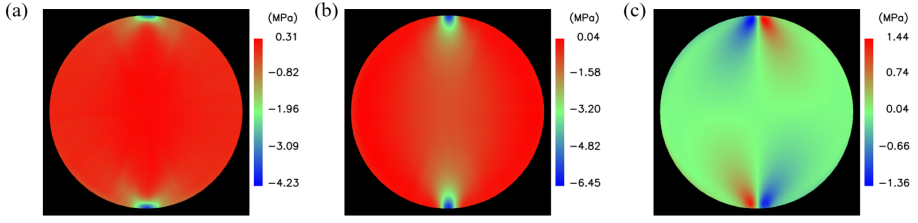

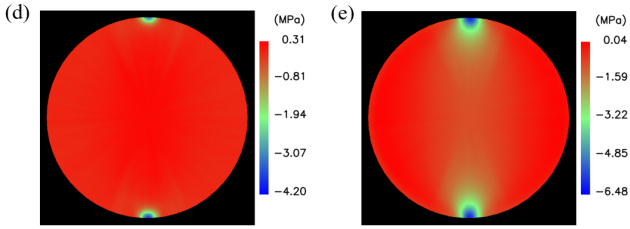

应用实例3：对径受压圆盘的应力分析

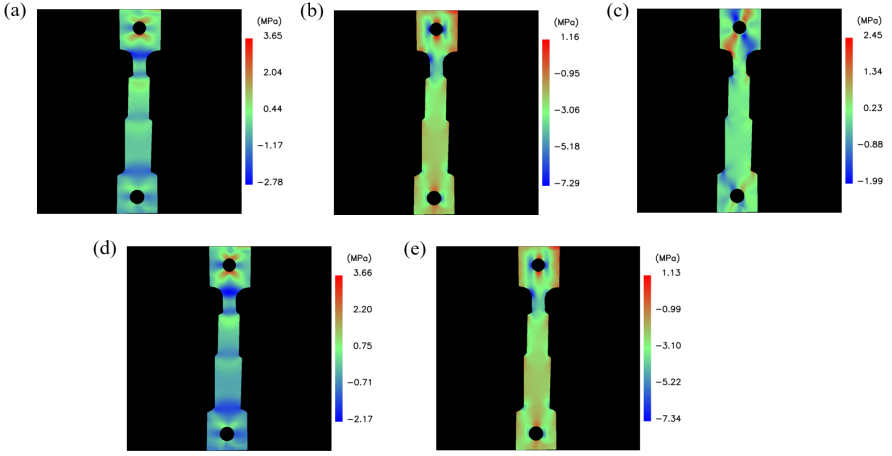

应用实例4：复杂模型的应力分析
