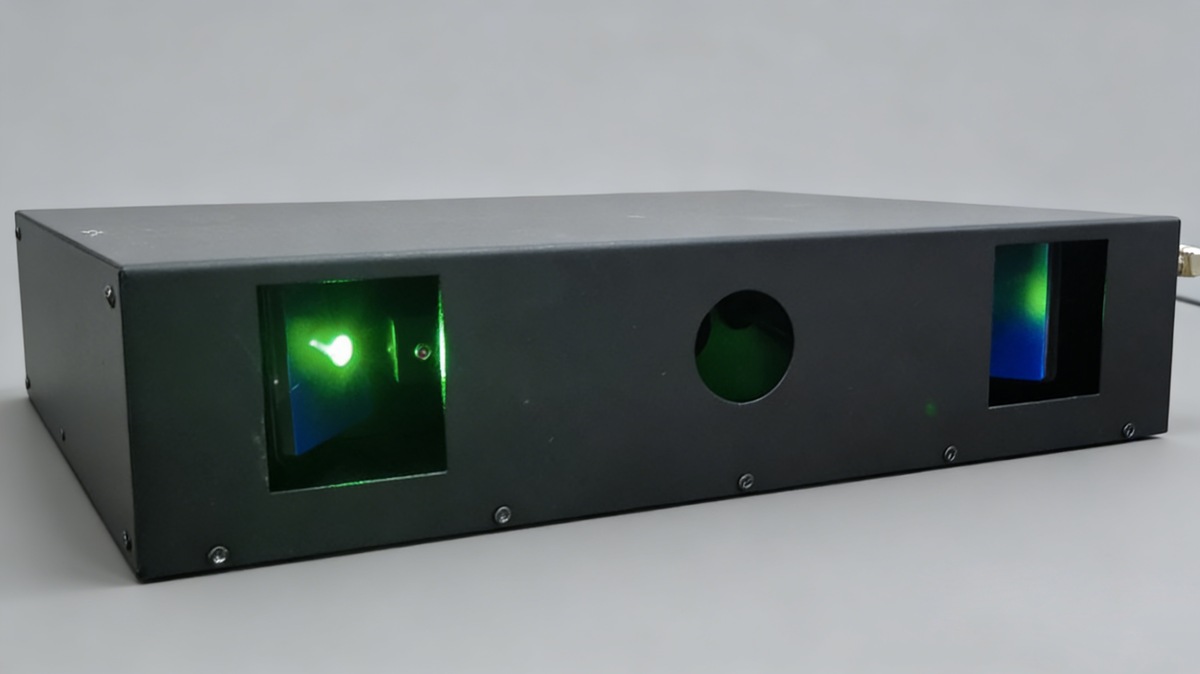

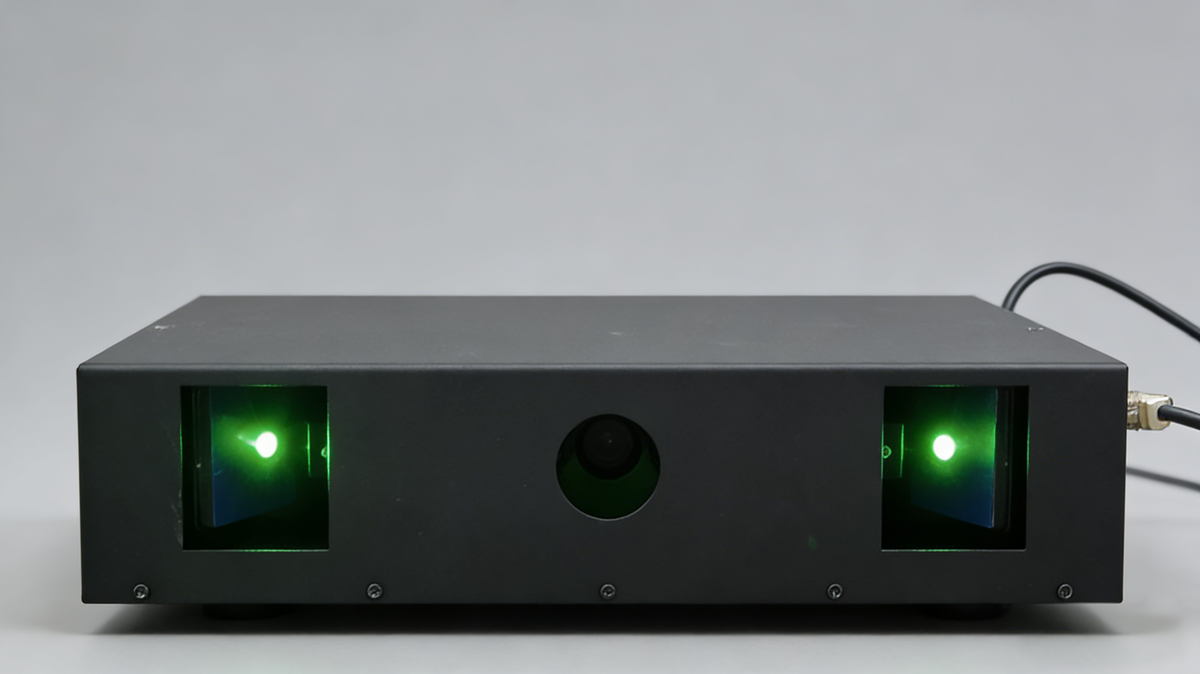

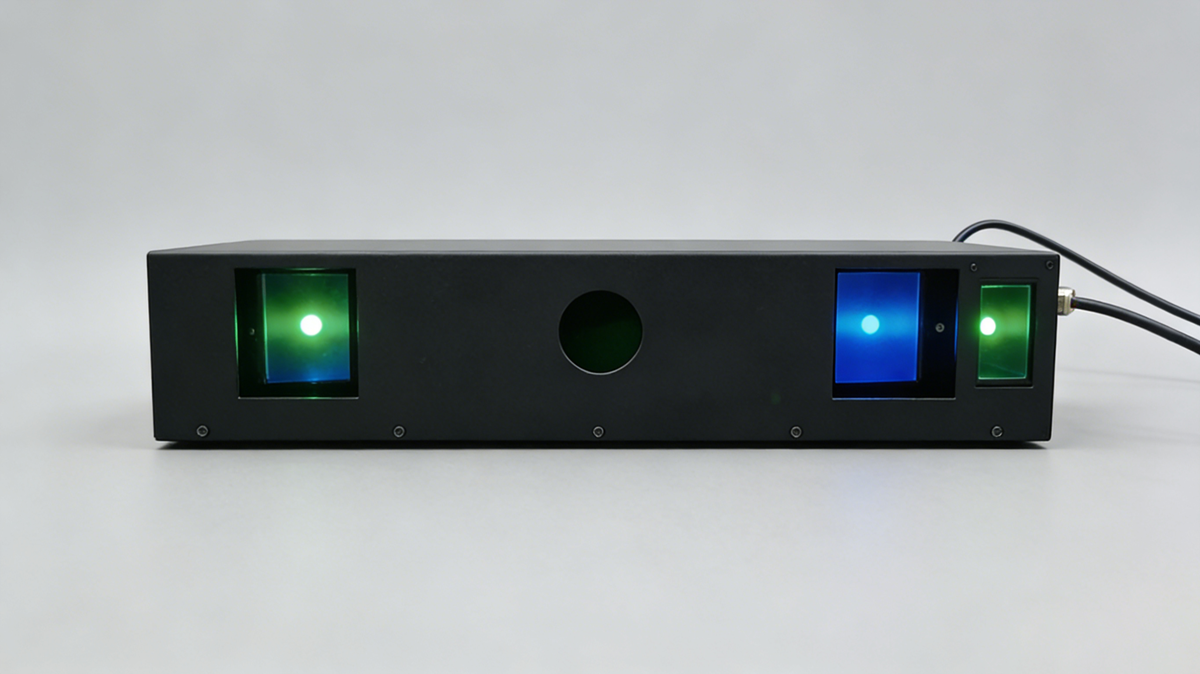

电子散斑离面位移测量系统是运用激光干涉计量技术检测物体的离面位移。系统通过一体化设计，集成了激光投射系统、离面位移光路系统、和图像采集系统，集成化程度很高。便携式设备采用了智能化与自动化设计，使用便捷，降低了操作难度，同时具有自主知识产权的实时相移技术极大地提高了图像质量和测量精度。此外，激光检测替代了传统依赖化学液体或射线的检测方式，对人体无毒无害。
实时相移技术
技术原理
技术指标
有效测量面积： | 400×400 mm2 |
激光器功率： | 100 mW |
测量分辨率： | 优于1/256级条纹 |
实时干涉条纹： | 35帧/s |
实时相移条纹： | 35帧/s |
图像采集分辨率： | 500万 像素 |
定焦镜头： | f=25 mm |
工作距离： | 0.5~1.2 m |

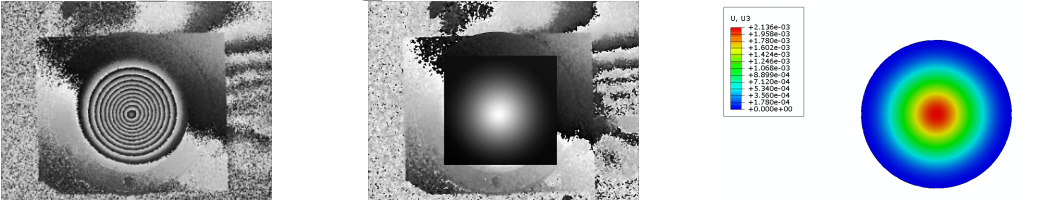

应用案例

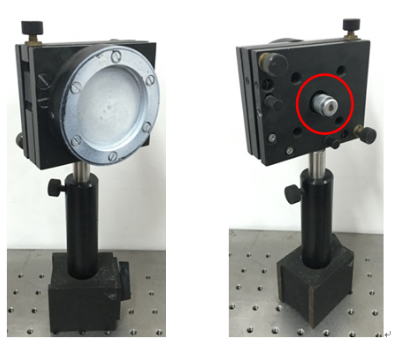

测量周边固支的圆盘的离面位移。用右图红色圆圈标出了实现离面位移加载的螺旋测微仪，通过旋转螺旋测微仪顶起圆盘，实现离面位移加载。
