云纹投影三维轮廓测量技术是一种全场非接触式的光学测量技术，具有全场成像，测量精度高，成本低且便于实施等优点。云纹投影轮廓测量系统的实现分为以下三个步骤：第一，通过系统标定建立起条纹图像提取的二维绝对相位分布和三维世界坐标系的对应关系；第二，采用结构光照明的方式向物体三维表面投影一组相互之间具有一定相位差的条纹图，摄像机对应记录下辅助光源场下的物体图像，图像中包含了整个物体高度对光源场相位的调制信息；第三，对这些数字图像进行后处理来重建物体的三维轮廓。条纹投影法的测量设备简单，只需要投影仪、计算机和CCD相机各一台，方便携带且测量过程高效便捷。

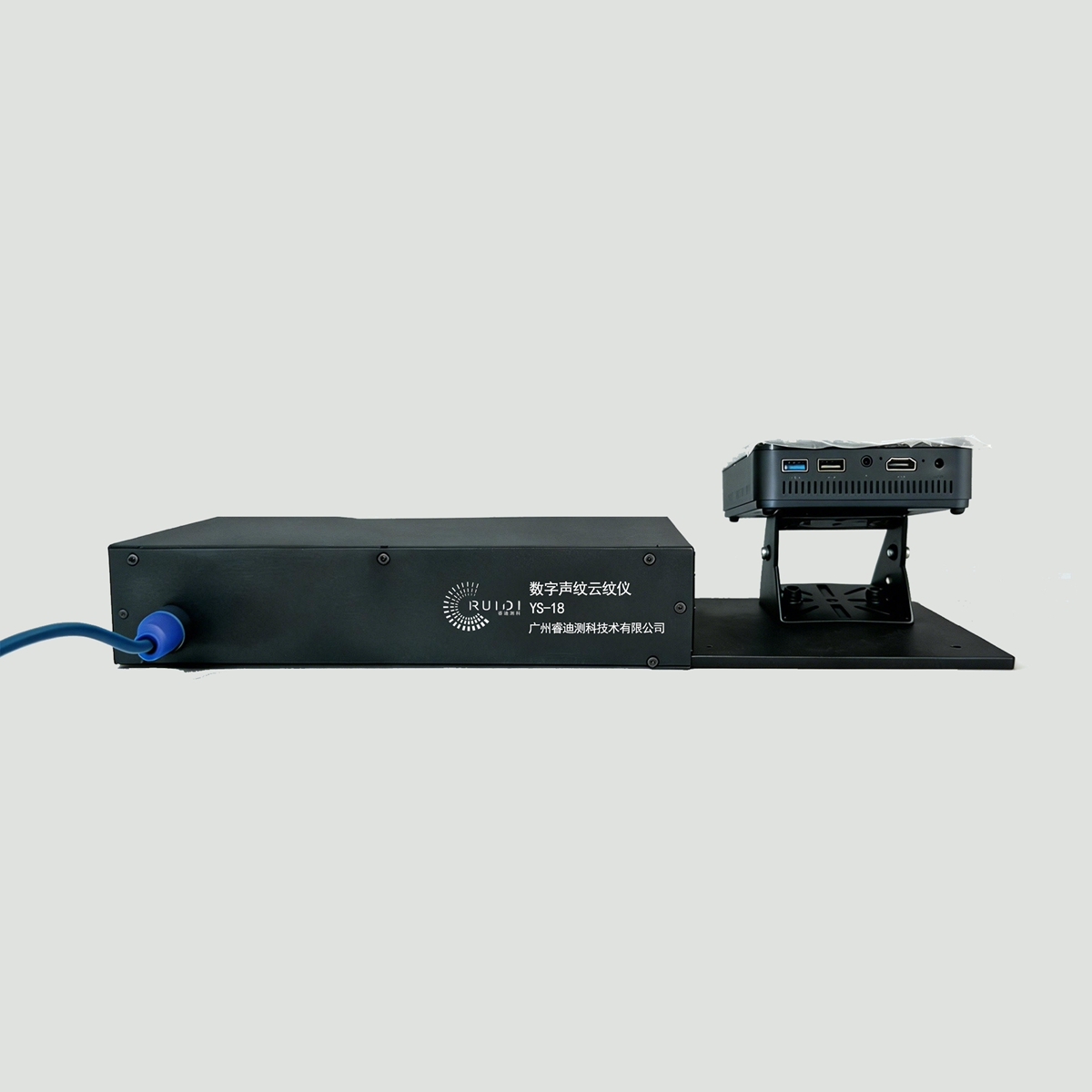

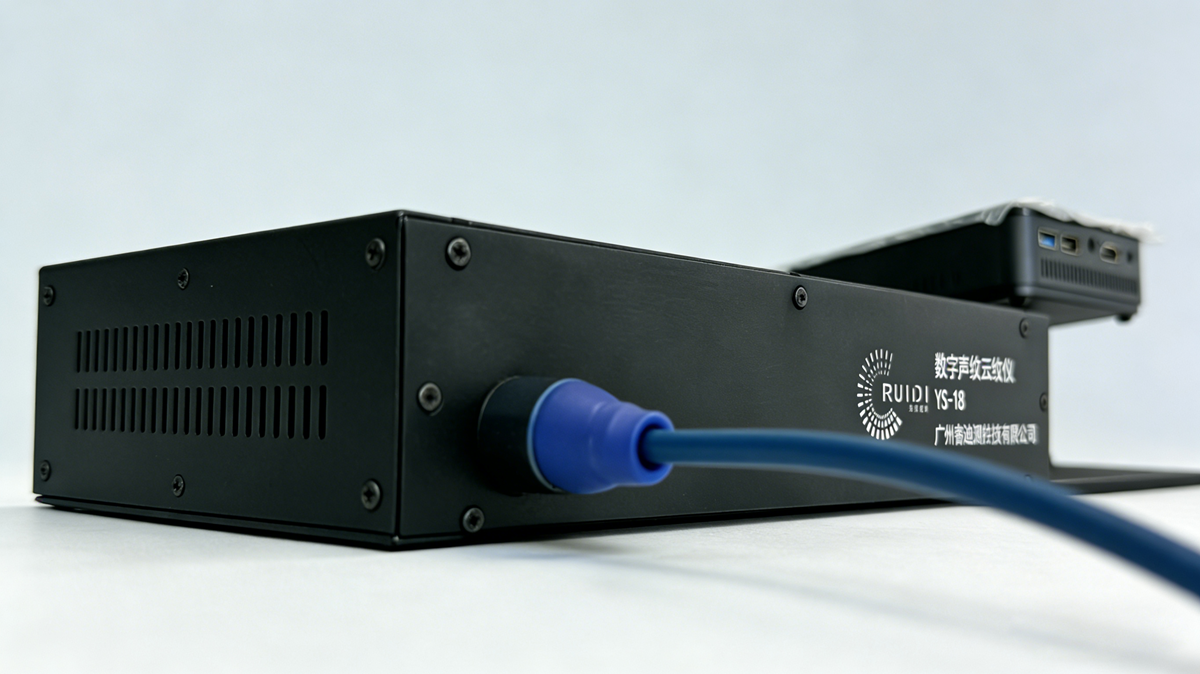

数字投影云纹仪主要包括以下几个部分： ① 计算机 ② 投影仪 ③ CCD摄像机与镜头 ④ 标定装置
主要技术指标：
相机品牌 | DAHENG | 相机分辨率 | 1200万 |
镜头焦距 | 25mm | 投影仪分辨率 | 1920×1080 |
标定板型号 | 12×9 | 方格边长 | 16 mm |
