TI-9100型热红外无损检测系统
——全场、非接触、快速无损检测

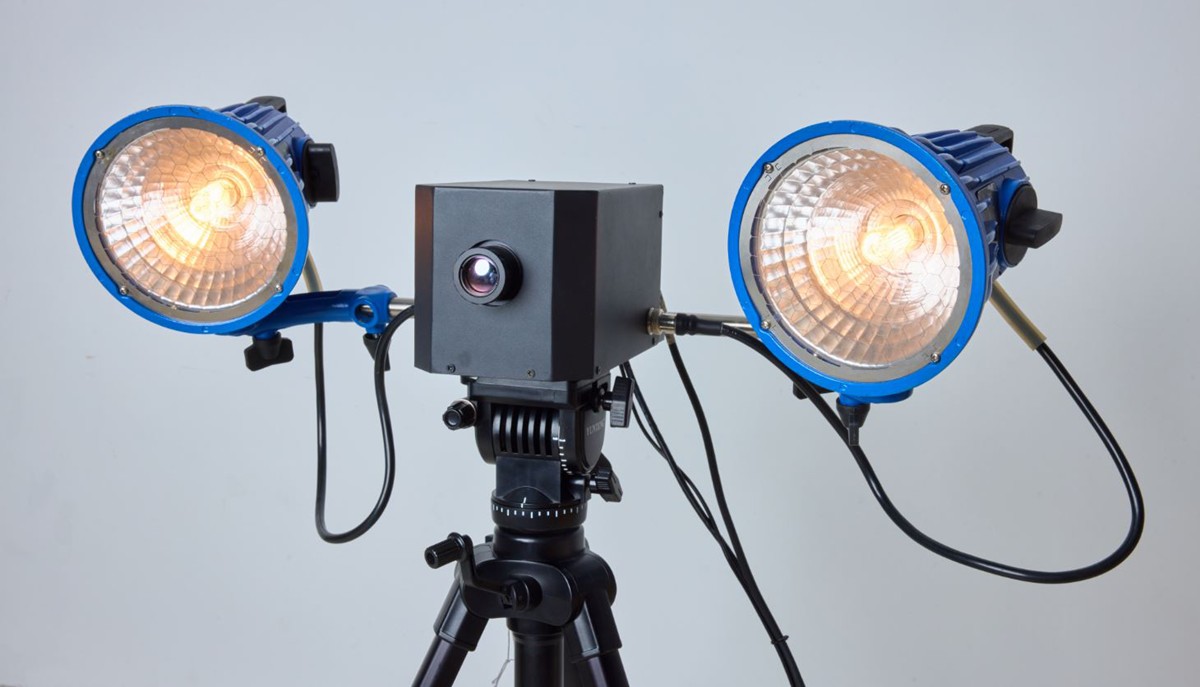

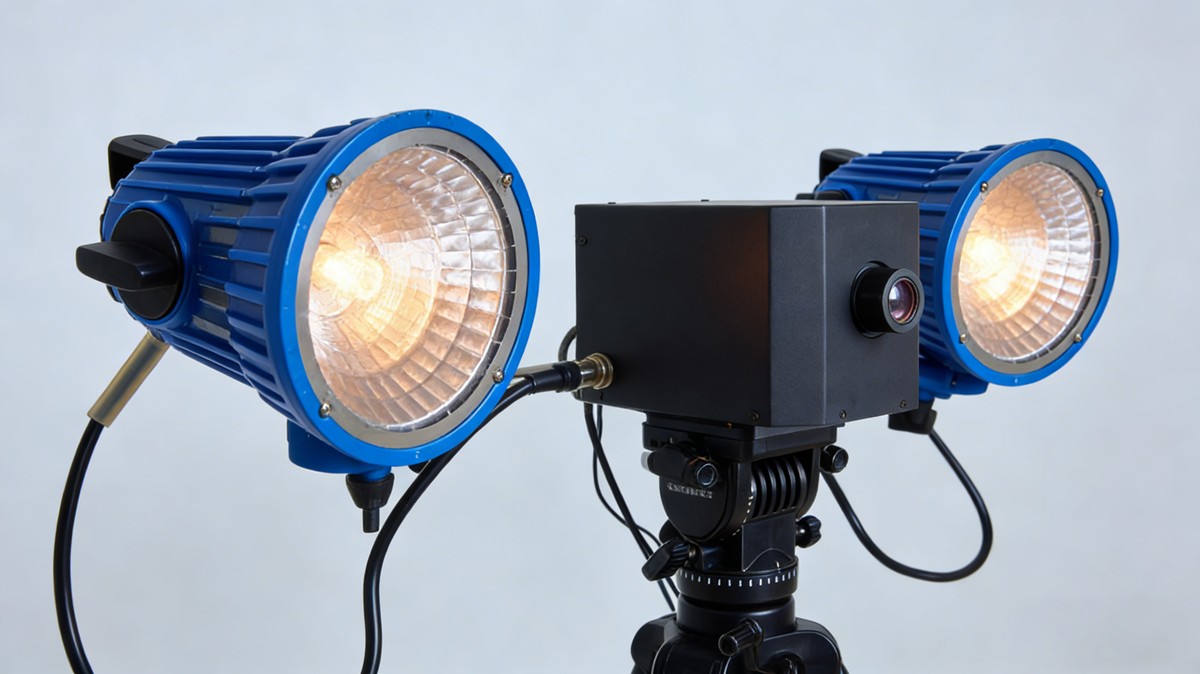

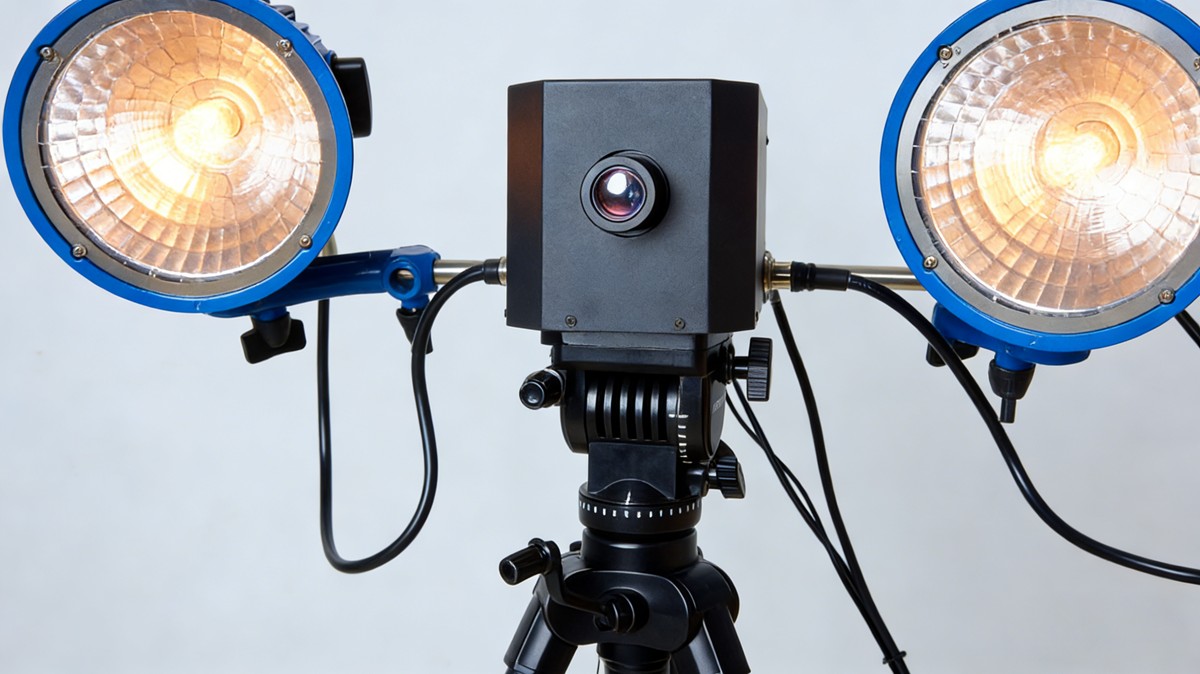

便携式红外无损检测仪由上海大学研制。它采用脉冲、锁相等多种热激励模式和独特设计的热波检测算法，显著提高缺陷的清晰度，实现对多种复合材料板材结构内部缺陷的原位非接触无损检测。
应用实例
独特优势
· 锁相和长脉冲等多种热激励模式，加载周期和时间可调；
· 具备高温保护功能，根据用户设置动态调节热激励时间；
· 自主专利技术，自动消除热辐射引起的图像亮度不均，获得高对比度检测图像；
· 程控操作：仪器高度自动化，通过软件程控，实现所有操作，提高设备控制的精准度；
· 图像后处理：丰富的序列图像处理方法，包括缺陷定位、缺陷尺寸和深度分析，可定制化检测图像增强与分析；
· 低成本的原位红外检测手段。
系统主要技术指标
有效测量面积 | 300 × 200 mm² | 缺陷最大深度 | 10 mm（与材料有关） |
工作距离 | 0.5 – 1.5 m | 缺陷分辨率 | 3 mm |
图像分辨率 | 640 × 480 像素 | 热辐射灯 | 2 × 1000 W |
图像最大帧率 | 50 fps | 响应波段 | 8-14 um |
镜头焦距 | 13 mm | 热灵敏度 | 40 mk |
应用情况
上海卫星装备研究所：用于卫星加热片粘接质量检测
宁波天擎航天科技有限公司：用于药柱与外绝热层粘接质量检测
大连理工大学：用于复合材料损伤检测
