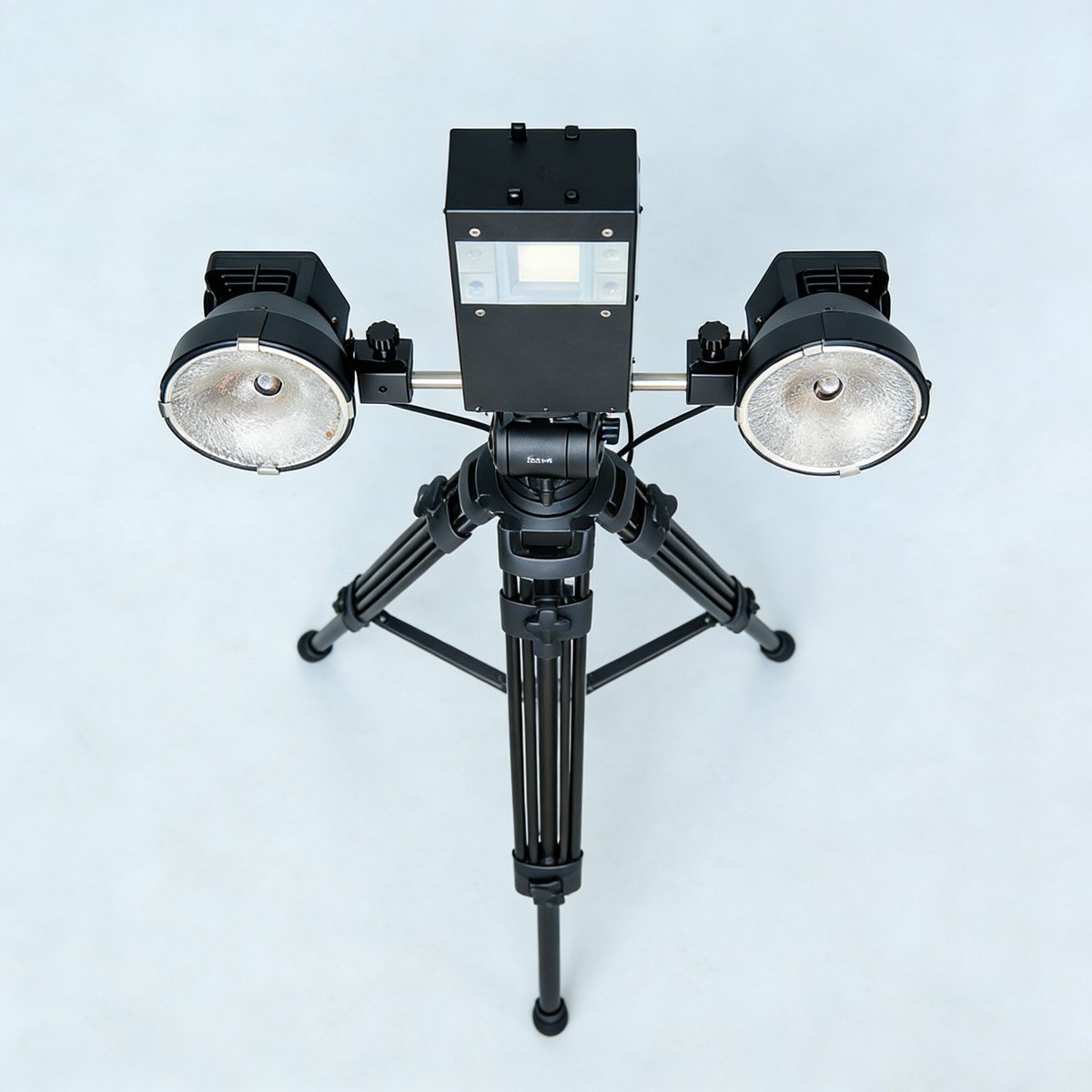

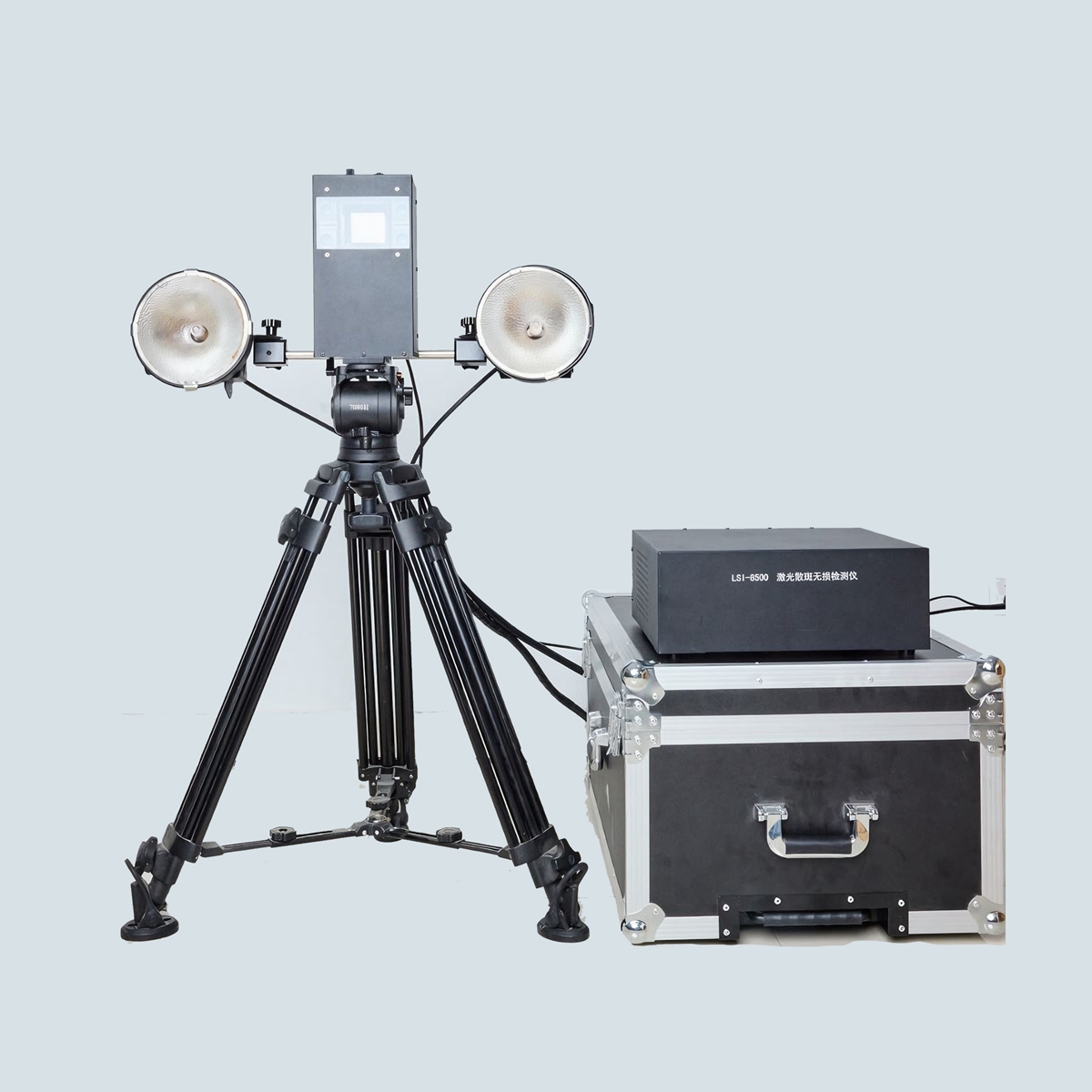

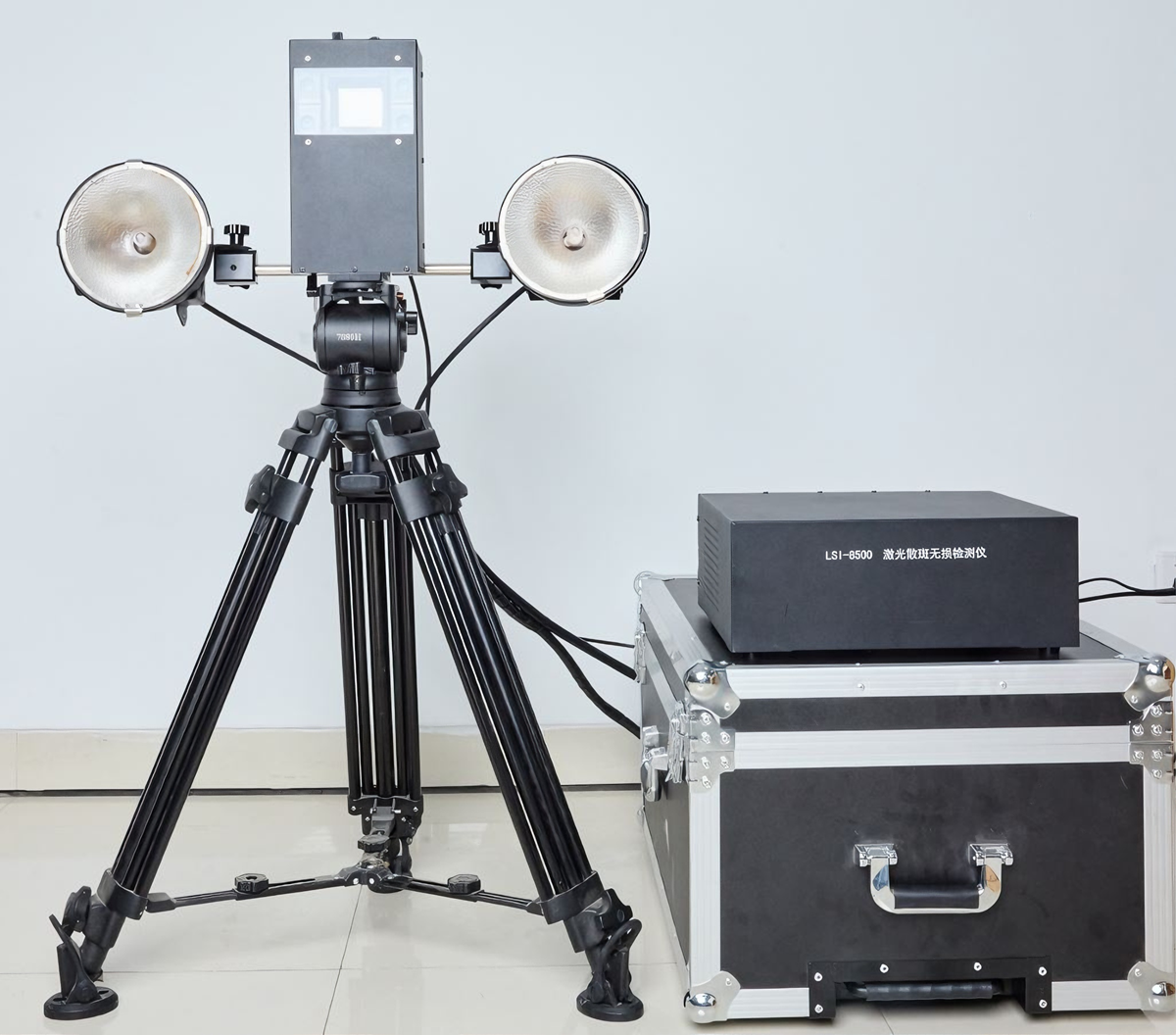

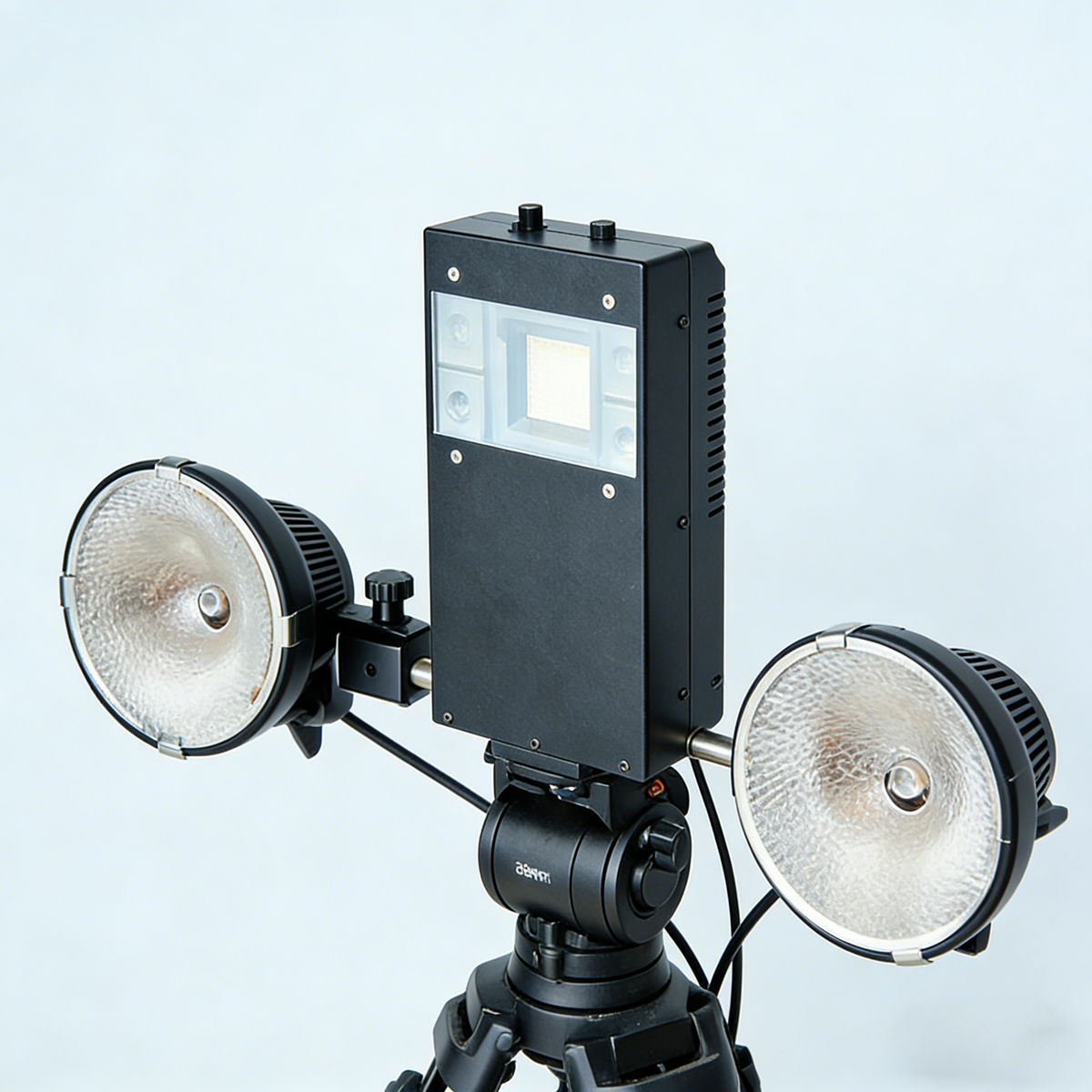

LSI-8500型激光散斑无损检测系统
——全场、非接触、高灵敏度、快速无损检测
便携式激光散斑无损检测仪由上海大学研制，具有自主知识产权。它采用实时相移和高动态图像融合技术，消除激光照射引起的物体表面反光对检测的影响，结合人工智能自动识别缺陷，实现对粘接结构和材料内部缺陷的无损检测。
独特优势
· 实时相移技术：国家发明专利，获得高质量的检测结果；
· 过曝光自动预警：在激光检测时防止过曝光现象，减小检测盲区；
· 高动态融合技术：针对药柱表面光强变化大的特点，采用多曝光融合技术，实现药柱全表面无损检测，无需表面处理；
· 人工智能缺陷识别：在实时相移过程中自动识别缺陷，并给出缺陷尺寸。
· 程控操作：仪器高度自动化，通过软件程控，实现所有操作，提高设备控制的精准度；
· 图像后处理宏操作：丰富的图像处理方法，可定制化检测图像增强与分析；
· 根据用户需求，开发各类定制化检测设备
系统主要技术指标
有效测量面积 | 600 × 500 mm² | 实时干涉条纹 | 40 fps |
工作距离 | 1.0 – 2.0 m | 实时相移条纹 | 40 fps |
剪切量方向 | 0 - 360o 无级可调 | 缺陷分辨率 | 2 mm |
剪切量大小 | 0 - 5o 无级可调 | 镜头 | 25mm |
激光器功率 | 4 × 100 mW | 检测头重量 | < 4 kg |
图像分辨率 | 2448 × 2048 像素 | 热辐射灯 | 2 × 1000W |
应用实例

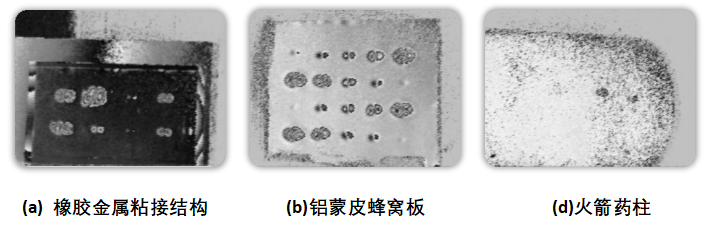

橡胶金属粘接结构中存在脱粘、富胶等缺陷，使用便携式激光散斑无损检测仪检测结果如图(a)所示。蜂窝夹层结构由两块较薄的铝板与中间一层较厚的蜂窝状芯材粘结而成， 可能会存在局部脱粘缺陷，使用该检测仪检测到板材内部的缺陷如图(b)所示。火箭药柱在制作过程中可能存在药块与外侧包裹的绝热橡胶材料的脱粘现象，使用该检测仪可以检测到材料的内部缺陷如图(c)所示。
应用单位
电子部 54 研究所、上海航天 800 所、上海航天 806 所、解放军 5718 厂、内蒙古红峡
化工厂、湖北三江江河化工厂、航天科技一院 703 所、空军装备研究院、航空装备研究所、青海大学、郑州大学、大连理工大学、河北工业大学、哈尔滨工业大学。
