激光散斑与红外复合无损检测系统
——全场、非接触、高灵敏度、快速无损检测

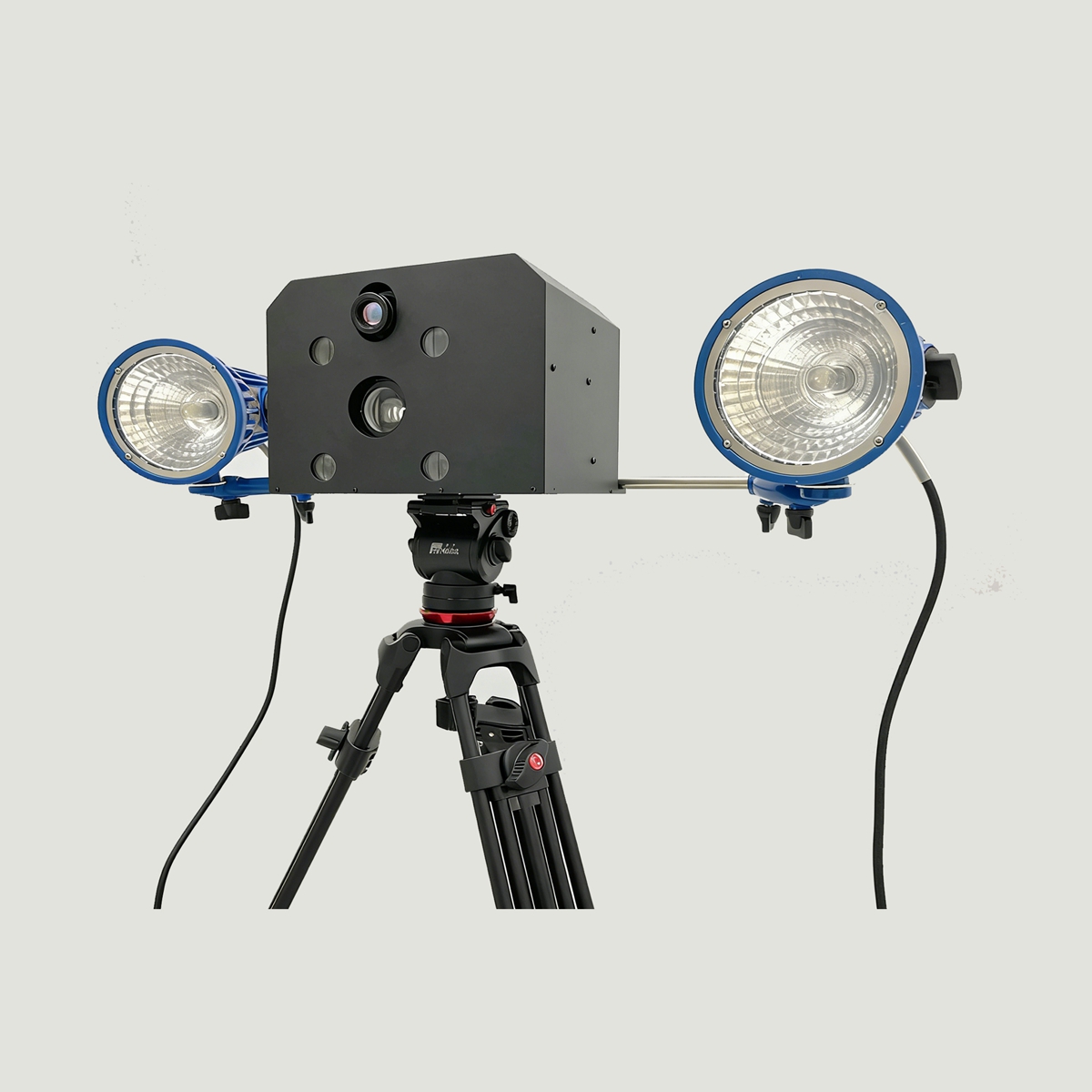

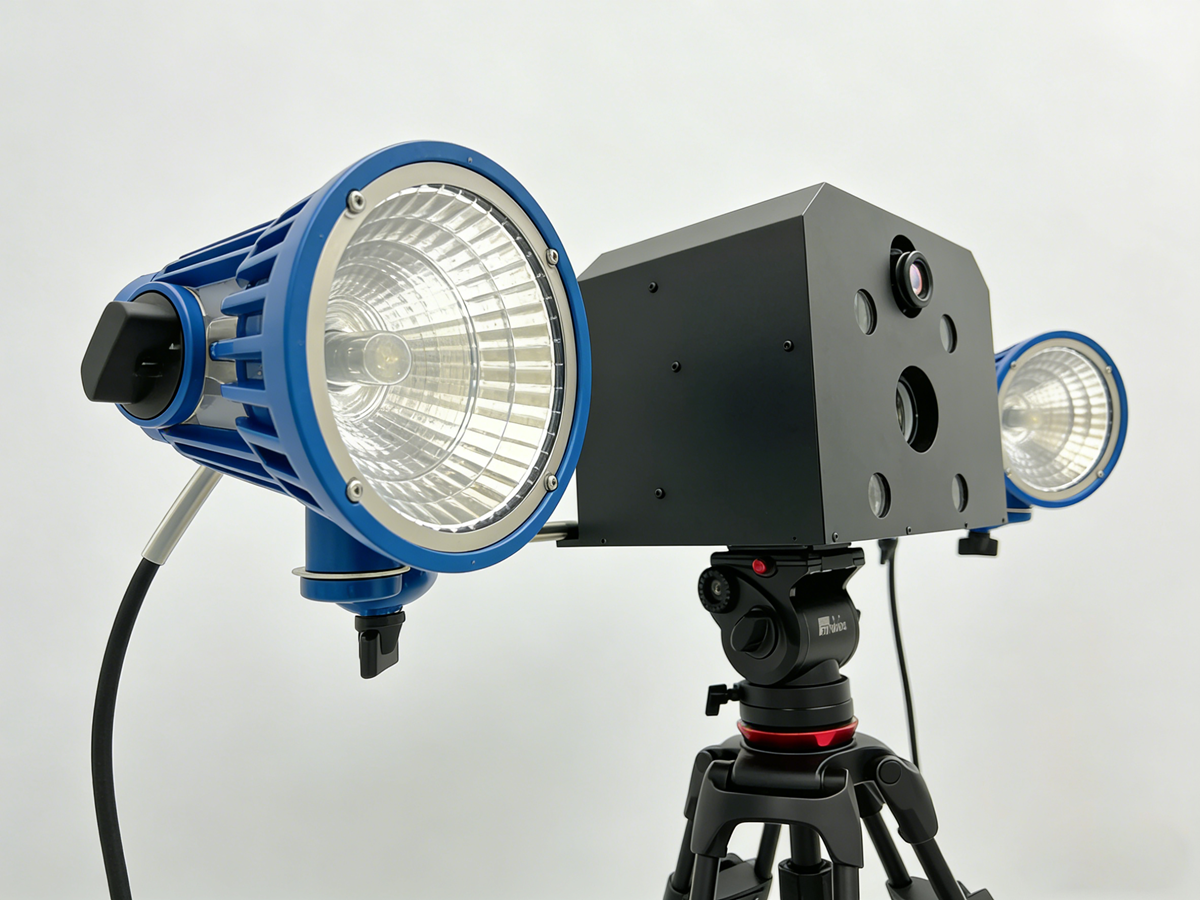

便携式激光散斑与红外复合检测系统由上海大学自主研制，拥有多项国家发明专利。该设备采用激光散斑干涉、红外成像和复合检测三种检测模式对复合材料进行无损检测，具有高动态检测、大视场检测、深度学习自动检测、多模式无损检测等四大技术优势，大大提升复合材料/结构的缺陷检测能力。
独特优势
· 高信噪比实时相移技术：授权国家发明专利，获得高质量的相移结果，信噪比优于10dB；
· 过曝光自动预警：防止过曝光现象，减小检测盲区；
· 高动态融合技术：消除表面耀斑，实现曲面构件全表面无损检测，无需表面处理；
· 大视场干涉光路：授权国家发明专利，可增大检测视场，提高检测效率。
· 人工智能缺陷识别：在检测过程中自动识别缺陷，并给出缺陷尺寸；
· 多模式无损检测：在热激励模式下，采用红外辅助的激光散斑检测，提升检测能力；
· 操作便利性：具备图像采集控制、加热灯加热时间、照度调节、相机的调焦和变焦、错位量及错位方向的调节功能；
· 丰富的图像处理：一键式宏操作，定制化检测图像增强与分析；具备图像自动拼接、离面位移测量、图像叠加和报告生成功能。
· 个性化设计：根据用户需求，开发各类定制化检测设备。
系统主要技术指标
有效测量面积 | 400×300 mm²@ 0.6 m | 图像分辨率 | 2448×2048 像素 |
工作距离 | 0.3 – 1.5 m | 实时相移帧率 | 35-45 Hz |
剪切量方向 | 0 - 360o无级可调 | 相移图像信噪比 | ≥10dB |
剪切量步进 | 1° | 镜头 | 12-36 mm |
红外图像分辨率 | 640×480像素 | 激光器功率 | 4 × 100 mW |
红外图像采集帧率 | 最高50fps | 热辐射灯 | 2 × 1000W |
缺陷检测能力 | 蜂窝夹芯结构 Φ3mm 橡胶金属粘接结构 Φ2mm 树脂基纤维增强结构 Φ5mm |
强大的数据处理功能
· 实时散斑干涉条纹显示
· 实时位相条纹显示
· 快速条纹滤波功能
· 条纹解相位处理
· 自适应对比度调节
· 信噪比测量
· 伪彩色、3D显示
· 实时缺陷自动识别
· 单帧图像和视频流采集
· 支持原始数据、处理数据导出
· 尺寸标定、错位量标定
· 缺陷精确定位
· 缺陷尺寸、面积的精确测量
· 图像拼接
